熱力蒸汽管網固定節的技術流程及作用

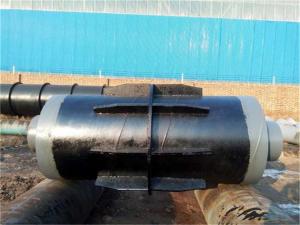

固定節是蒸汽管網必不可少的部件。固定節的作用是使熱網管道在指定的位置，在三維方向均固定不動。架空敷設的管網，在固定點埋設很深很牢的混凝土墩到土層中。固定節將蒸汽管固定到混凝土墩上。
現有技術中，蒸汽管固定節的結構如圖1所示，包括蒸汽管1，蒸汽管1上套設有外套2，蒸汽管1與外套2之間焊接固定有鋼制錐形套筒4，蒸汽管1與外套2之間填充有玻璃棉3。使用時，依靠鋼制錐形套筒4實現力的傳遞，以固定蒸汽管1。
現有技術雖然可以滿足要求，但是鋼制錐形套筒在傳力的同時，還會引起強烈傳熱。常規保溫材料的導熱系數大約等于0.05w/m℃。鋼材的導熱系數約等于50w/m℃，是蒸汽管外保溫材料導熱強度的1000倍。由鋼板焊制的傳力固定構件，在熱網中形成熱橋。通過上述熱橋，熱網蒸汽的熱量源源不斷傳到熱網外，散失到周圍環境中。
熱網中固定節大約每40m~50m設置一個，以10km管線計就會有200~250個固定節。每個固定節的熱橋效應相當于3m~5m管道散熱?？鄢潭ü?jié)本體長度，固定節熱橋效應引起管網附加散熱量達到管網熱工計算基本散熱量的10%以上?？梢哉f固定節中鋼制傳力構件形成的熱橋?qū)芫W(wǎng)熱效率有很大的負面影響。
此外固定節熱橋使蒸汽管保溫層外表面溫度超標；熱網保溫管產品標準要求直埋敷設蒸汽管網管道外表面溫度應低于50℃，管件（包括固定節）處外套表面應不超過60℃?，F(xiàn)行熱網工程檢測發現，固定節處外套表面可達130℃~150℃，如此高溫使套管外的防腐層被破壞，針對現行管網技術中管道固定方法的缺陷，特推出
此款產品。
針對現有技術存在熱量易通過固定節結構流失的問題，本實用新型的目的是提供蒸汽管網固定節，其具有結構簡單、節能、增加熱網使用壽命的優點。
蒸汽管網固定節，包括蒸汽管，所述蒸汽管上套設有外套，所述蒸汽管與所述外套之間設置有硬質保溫層，所述硬質保溫層與所述外套之間設置有保溫連接層；
所述硬質保溫層內固定有止推件，所述蒸汽管側壁于所述止推件兩側均設置有推力件。
