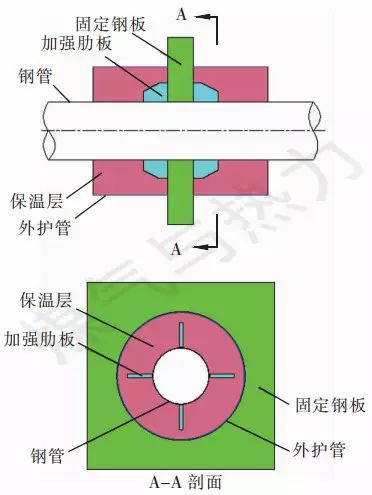

固定節在生產廠家預制而成，長度為2~3 m，主要由保溫管、固定鋼板、加強肋板組成。管道兩端預留一段不做保溫層，通過焊接與直埋熱水管道連接在一起。

2.3  非絕熱固定節熱橋產生的原因

固定鋼板直接焊接到直埋熱水管道的鋼管上，鋼管內是溫度≤130 ℃的熱水，熱水與鋼管、固定鋼板接觸傳熱，其傳熱系數比周圍保溫層（聚氨酯）的傳熱系數大，在直埋熱水管道內熱水與管道外環境（一般按10 ℃考慮）的溫差（約120 ℃）作用下，形成固定鋼板處較大的熱流密度，固定鋼板成為熱橋。由此而形成直埋熱水管道熱量損失較大的關鍵部位，產生固定節熱橋效應，影響固定墩以及直埋熱水管道的長期穩定運行。需要指出的是，加強肋板不是熱橋，因為肋板是埋在保溫層（聚氨酯）內，保溫層阻斷了熱量的傳遞，可以保證加強肋板不形成熱橋。
固定墩由鋼筋混凝土澆筑而成，鋼筋混凝土的熱導率一般為1.28 W/（m·K）；直埋熱水管道所用的保溫層（聚氨酯）的熱導率在0.018~0.024 W/（m·K）范圍；不同鋼材的熱導率在13.7~43.6 W/（m·K）范圍。可見，鋼筋混凝土的熱導率與聚氨酯的熱導率相差兩個數量級，較多的熱量從固定節的固定鋼板處傳至固定墩，增加了直埋熱水管道的散熱損失。

3.阻斷固定節熱橋的基本要求

根據文獻中的混凝土熱導率計算公式［5-6］，采用CFD軟件進行建模并數值求解，得到固定墩及其周圍土壤的溫度場分布情況。結果是：固定墩處的散熱量較大，熱橋效應比較明顯。

一個固定墩的散熱量約為13.5 m直埋熱水管道的散熱量［7］。

因此，需要進一步研究阻斷熱橋的方法。
為了阻斷熱橋，需要對固定節采取絕熱措施，需要考慮如下問題：
①所選用的方法必須具有良好的絕熱性能，有效地阻斷熱橋。
②固定節整體結構設計應符合直埋熱水管道軸向推力要求，即所選用的絕熱材料的抗壓強度必須滿足固定墩穩定運行的抗壓強度要求。

4.絕熱固定節

4.1  絕熱固定節做法

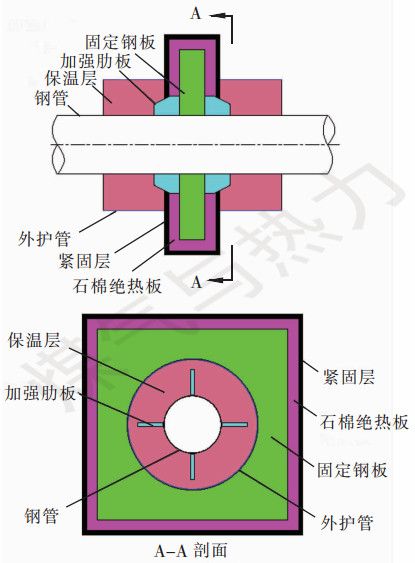

固定節絕熱的基本方法就是在固定鋼板外加絕熱材料，以阻斷固定鋼板成為熱橋。目前所用的固定節絕熱做法主要由兩部分組成。第一部分：在固定鋼板外加一層10 mm厚的石棉絕熱板，石棉絕熱板要做成和固定鋼板相同的形狀（方形或者圓形），套在固定鋼板上。第二部分：在石棉絕熱板外加緊固層，本文采用鋼制緊固層，鋼制緊固層要緊密排列在石棉絕熱板的四周，根據固定鋼板和石棉絕熱板（方形或者圓形，厚度為30~60 mm）的大小設計鋼制緊固層的大小，使其包圍石棉絕熱板，接縫采用焊接。最后將絕熱固定節澆筑到鋼筋混凝土里，使其成為一個整體（即固定墩）。絕熱固定節結構見圖2。

5.結論

5.1本文給出了阻斷固定節處熱橋的一種方法，并分析了該方法阻斷熱橋的機理。

5.2通過直埋熱水管道運行效果分析，得到該絕熱固定節方案能夠阻斷熱橋，延長固定墩的使用壽命
