埋地蒸汽管道啟動疏水裝置的作用說明

作者：河北皓迪管道發布時間：2020-12-02

埋地蒸汽管道啟動疏水裝置的作用說明，保溫疏水器（疏水節）當管線發生凝結水，疏水閥外殼降溫，疏水閥才能開啟排水；在過熱蒸汽管線上假如沒有凝結水發生了，疏水閥不易開啟，工作質量高，節能效果好。該閥容許溫度為550℃，閥體為合金鋼，閥心為硬質合金，經久耐用，使用壽命長，是高壓。

該疏水閥采用合金鋼閥體材料出產，能耐550℃的高溫，能適合高壓高溫惡劣環境工況下的疏水，動作靈敏，工作質量高。是高壓過熱蒸汽管線和高壓過熱設備理想的疏水閥。本疏水閥內有同一個閥片，既然是敏感件又是動作執行件。當閥片關閉時，閥片遭到兩面壓力，閥片下述的承受力度面積小于上面的承受壓力面積，因疏水閥汽室里邊的壓力來源于蒸汽壓力，所以閥片上面承受力度等于下列，閥片緊緊關閉。

當疏水閥汽室內部的蒸汽降溫成凝結水，汽室里邊的壓力消失。浮子式蒸汽保溫型疏水閥，江陰保溫型疏水閥，合肥保溫型疏水閥是圓盤式疏水閥的技術，它在圓盤式蒸汽疏水閥的主氣室外增加一層通蒸汽的保溫外殼，使主氣室的溫度保持與管道的凝結水溫度相同，倘若沒有凝結水發生疏水閥無法開啟，節能效果顯著。

疏水器的出口管安裝時應注意: (1)鋼套鋼保溫管疏水器的出口管段應盡量減少背壓，因此管徑要大而短，且少彎曲，并盡量減少向L的立管。出口管徑應按汽液混相計算，一般應比疏水器口徑大1一2級。(2)出日管有向上的立管時，在疏水器后應設單向閥，由于熱動力式疏水器能起到止回作用，其后可不設一單向閥。 (3)在鋼套鋼保溫管疏水器出fl管段上宜檢查用閥。

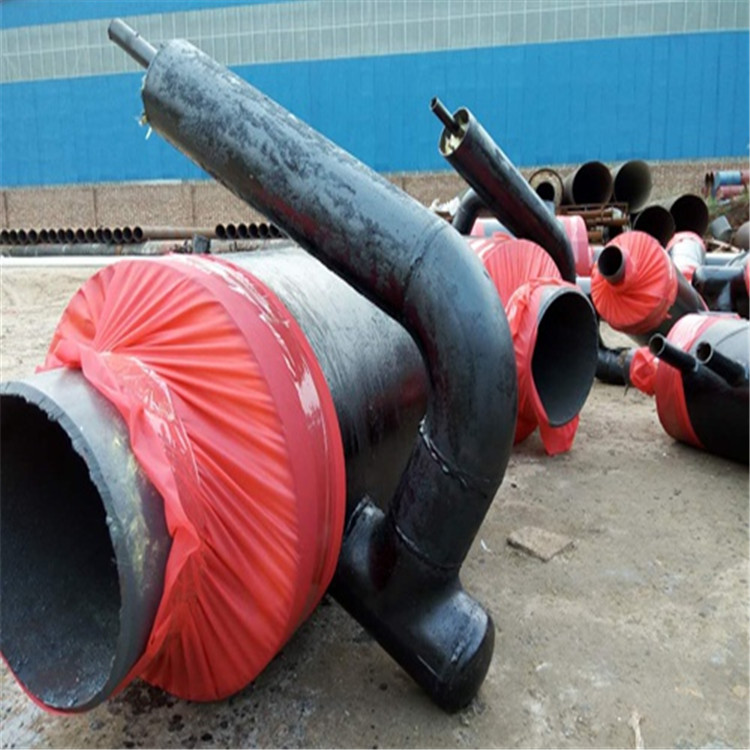

地埋保溫疏水節產銷一體鋼套鋼保溫鋼管疏水器的作用是自動、迅速地排出管道中的凝結水，并能阻止蒸汽逸漏。在排出凝結水的同時，排除管線中殘留的空氣和其他非凝性氣體。當冷凝水流入A孔時，靠凝結水壓力頂開閥片，水經過環形槽B，從向下開的小孔排出。在此流動過程中，由于凝結水的比容不變，空氣和凝結水通暢，閥片常開，連續排出。當蒸汽進入時，頂開閥片，蒸汽在閥片下面的A孔經B槽流向出口。

在出口孔口處的較低壓力作用下，蒸汽比容隨壓降急劇增大，閥片下面的蒸汽流速激增，使閥片下面的靜壓下降。從而使外套防腐層的溫度控制得到了保證。經多年使用實踐中和有關檢測中心檢測使用壽命可達三十年以上。不過建立開發、使用單位應冷靜考慮遺患未來問題，如防腐、電化學、檢修等問題。
